Cabezal Oftalmoscopio Ri-scope L1

Cabezal de oftalmoscopio Riester Ri-Scope L1 con iluminación de xenón XL de 3,5 V, óptica asférica, 29 lentes correctoras y diferentes diafragmas de exploración. Incorpora filtro exento de rojo y sistema de acoplamiento a mangos de diagnóstico compatibles.

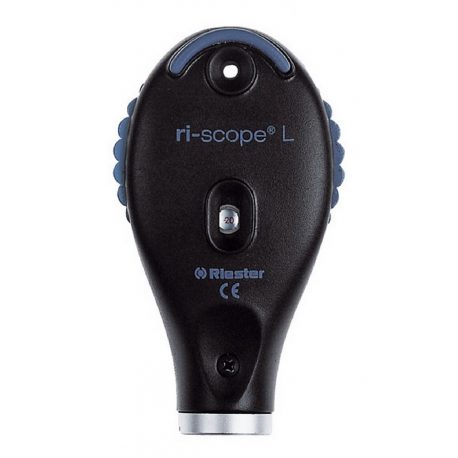

Cabezal de oftalmoscopio Riester Ri-Scope L1

El Riester Ri-Scope L1 es un cabezal de oftalmoscopio destinado a la exploración directa del fondo ocular.

Incorpora un sistema óptico de alto rendimiento con lente condensadora asférica, selección de lentes correctoras y diafragmas que permiten adaptar el enfoque y el haz luminoso durante la observación.

Esta configuración utiliza iluminación de xenón XL de 3,5 V y dispone de filtro exento de rojo.

Está diseñado para integrarse en un mango o una estación de diagnóstico Riester compatible.

Características técnicas

Característica Especificación
Tipo Cabezal de oftalmoscopio directo
Familia Riester Ri-Scope L1
Iluminación Xenón XL
Tensión 3,5 V
Sistema óptico Lente condensadora asférica
Lentes correctoras 29
Dioptrías positivas +1 a +10, +12, +15, +20 y +40
Dioptrías negativas −1 a −10, −15, −20, −25, −30 y −35
Selección dióptrica Rueda de lentes
Diafragmas Círculos de tres tamaños, semicírculo, estrella de fijación y rendija
Filtro exento de rojo Sí
Filtro azul No
Filtro de polarización No
Trayectoria luminosa Haz paralelo
Protección óptica Sistema protegido contra el polvo
Acoplamiento Bayoneta
Presentación Cabezal individual

Óptica con lente condensadora asférica

El Ri-Scope L1 utiliza una lente condensadora asférica diseñada para optimizar la trayectoria de la luz durante la exploración.

Su construcción permite obtener una iluminación uniforme y reducir los reflejos que pueden dificultar la observación del fondo ocular.

El sistema incorpora una trayectoria de haz paralelo, destinada a facilitar la visualización incluso cuando las condiciones de apertura pupilar limitan el campo de exploración.

Los componentes ópticos están protegidos frente a la entrada de polvo.

Rueda de 29 lentes correctoras

El cabezal incorpora 29 lentes correctoras seleccionables mediante una rueda.

Las potencias positivas comprenden de +1 a +10 dioptrías, además de +12, +15, +20 y +40.

Las potencias negativas abarcan de −1 a −10 dioptrías, además de −15, −20, −25, −30 y −35.

Esta selección permite adaptar el enfoque a las condiciones ópticas de la exploración.

La rueda de lentes y el selector de diafragmas cumplen funciones diferentes y pueden ajustarse de forma independiente.

Diafragmas de exploración

El Ri-Scope L1 incorpora diferentes aperturas para modificar el haz luminoso.

Círculo grande

Permite utilizar una abertura amplia durante la exploración general del fondo ocular.

Círculos mediano y pequeño

Reducen la superficie iluminada y permiten adaptar la observación a diferentes condiciones pupilares.

Semicírculo

Ofrece una geometría de iluminación que ayuda a controlar determinados reflejos.

Rendija

Permite utilizar un haz estrecho durante maniobras específicas de exploración.

Estrella de fijación

Está destinada a la evaluación de la fijación visual.

Filtro exento de rojo

El oftalmoscopio incorpora un filtro exento de rojo destinado a modificar el contraste durante la observación.

Este filtro permite resaltar determinadas estructuras del fondo ocular, especialmente los vasos retinianos.

Su selección es independiente de la potencia dióptrica utilizada.

La versión L1 no dispone de los filtros azul y de polarización independientes característicos de la configuración L2.

Iluminación de xenón XL

El sistema utiliza una lámpara de xenón XL de 3,5 V.

La fuente de luz debe conectarse a una alimentación compatible con la tensión del instrumento.

Las lámparas correspondientes a otras versiones eléctricas no deben utilizarse como sustitutos sin comprobar su compatibilidad.

Diferencias entre Ri-Scope L1 y L2

Ri-Scope L1

Incorpora 29 lentes correctoras, diferentes diafragmas y filtro exento de rojo.

Ri-Scope L2

Mantiene 29 lentes correctoras y amplía las posibilidades de exploración mediante filtros azul y de polarización, además del filtro exento de rojo.

Ri-Scope L3

Dispone de una selección dióptrica más amplia y funciones ópticas adicionales.

La selección debe atender a las prestaciones realmente necesarias, evitando atribuir al L1 funciones específicas de las versiones superiores.

Compatibilidad y presentación

Esta referencia corresponde al cabezal de oftalmoscopio individual.

Para su utilización es necesario disponer de un mango o estación de diagnóstico compatible con el sistema de bayoneta y la alimentación de 3,5 V.

El mango, las baterías y la unidad de pared no forman parte del cabezal descrito.

Aplicaciones y selección

El Riester Ri-Scope L1 está destinado a la oftalmoscopia directa en entornos sanitarios.

Para elegir el instrumento deben valorarse las posibilidades de corrección óptica, los filtros disponibles y la compatibilidad con el sistema de alimentación.

La exploración e interpretación de los resultados corresponden al profesional sanitario.
